真空管OTLアンプ研究 修理編4
TECHNICS 20A (T-20A)
第一話
このOTLアンプもMQ36と並んで日本を代表する製品である、
その回路方式はテクニクス型と呼ばれ、新たな打ち消し回路を開発している

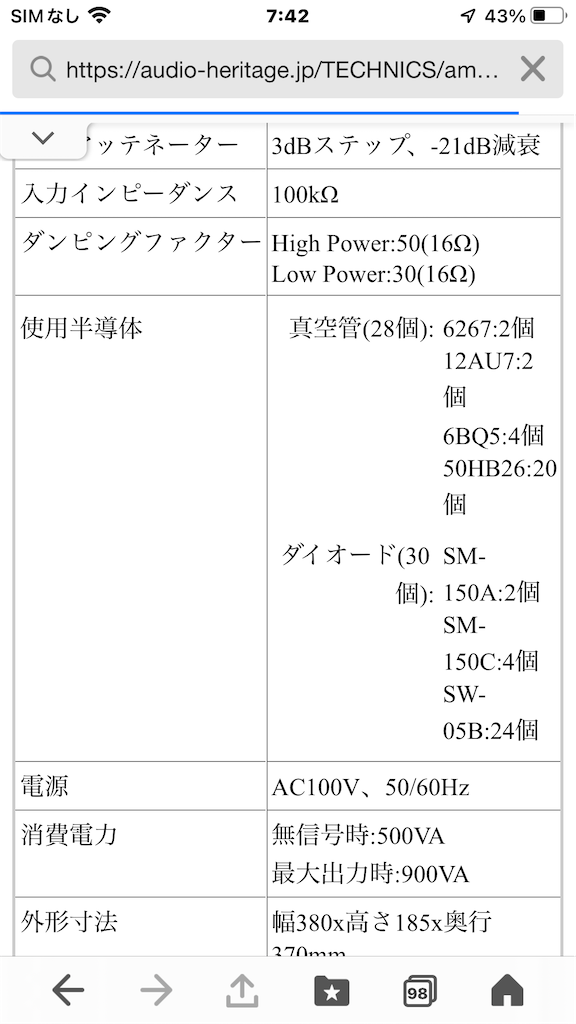

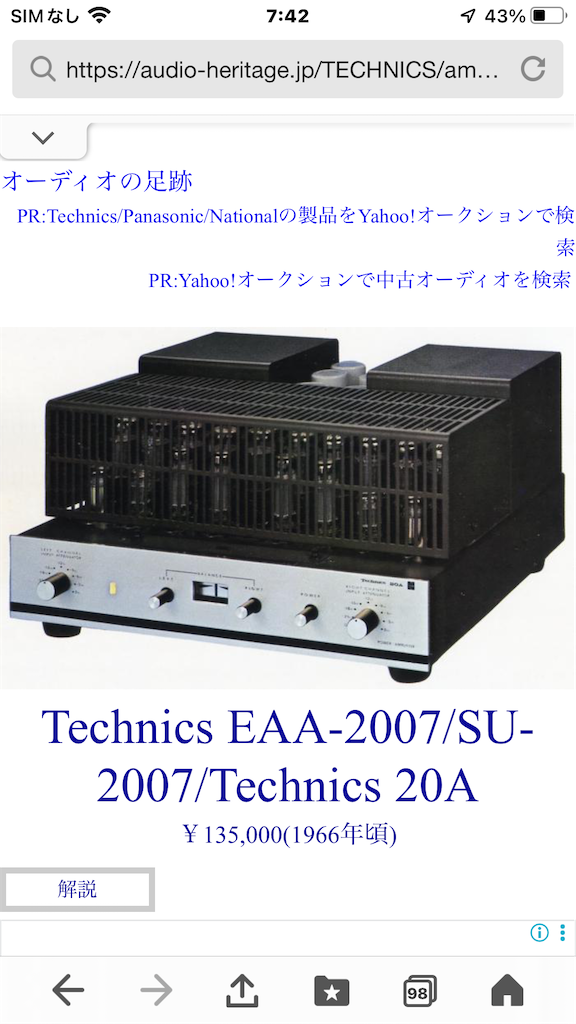

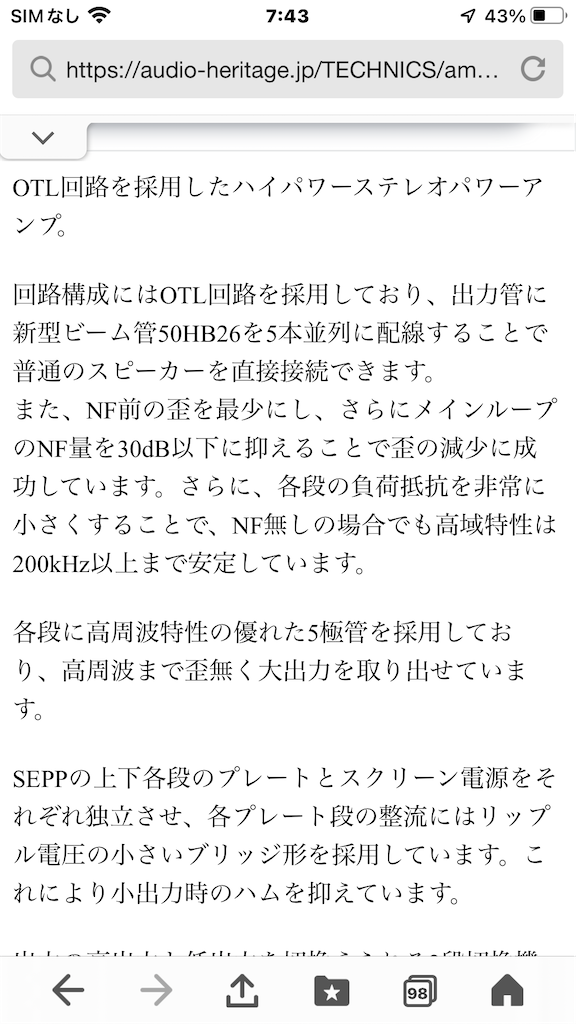

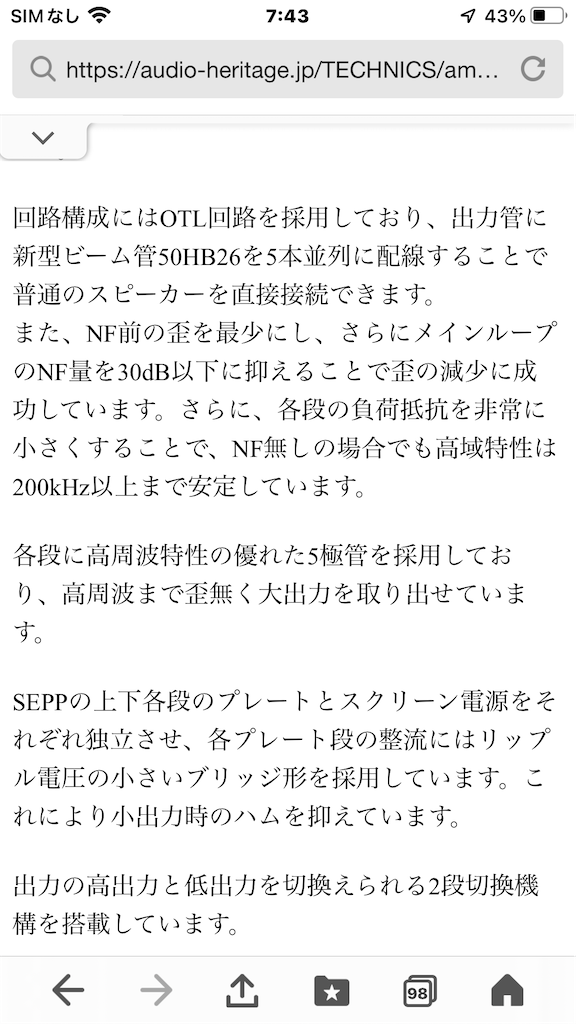

出典：オーディオの足跡

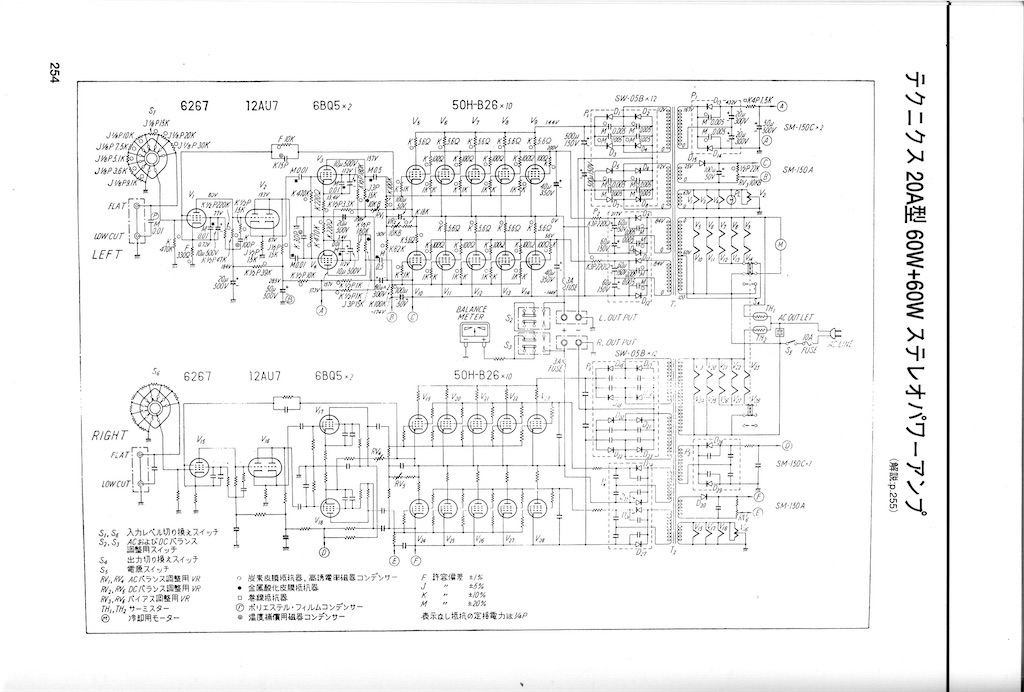

公開されている回路図
出典：内外真空管アンプ回路集
実はこの回路図を元に出力管を50HB26に替えてその25V管25HX5を使ってOTLアンプを自作した。この球は4本でヒータ100Vから点灯できるのでSEPP×6構成にした。T-20Aは50HB26×5構成である，それ以外は同じ回路構成とした。
この自作20Aを製作したことで、本家T-20Aにたいへん関心をもつことになり、安価なヤフオク品を狙っていた．
第二話に続く
