フッターマンH-2型 12B4A×10 OTLの製作
午後から通電テスト
出力部DCバランス調整
アイドリング時
Ebb=±155V
I p=75mA/5本
調整時、12B4Aの1本あたり Ip平均15mAにしました。
と順調です。
次は増幅部を繋いでACバランスの調整です。
追記
増幅部と出力部の繋ぎを慎重にして間違いないように注意してやりました。
ACバランス調整も上手く取れ、ほぼ予定の性能が得られました。
出力部DCバランス調整
増幅部を繋いでACバランス調整
ノイズレベルは0.4mVとまずまず
歪率や周波数特性も問題ない、方形波もキレイに通っている
最大出力は15W/15Ω
詳しい特性測定は明日にします

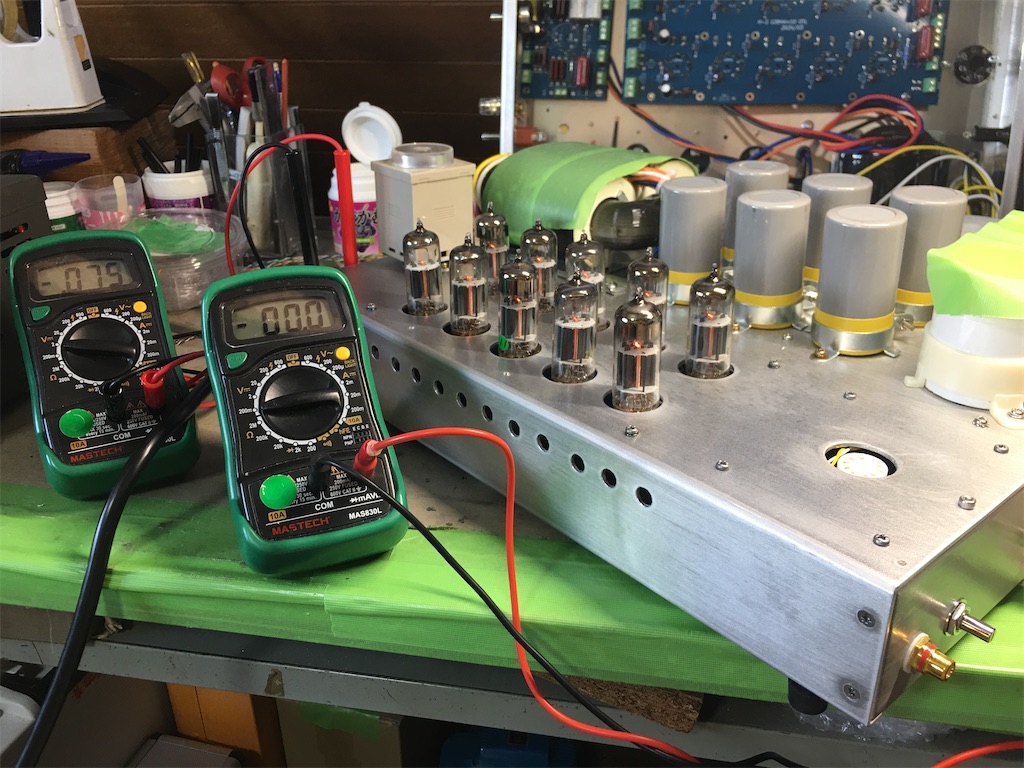

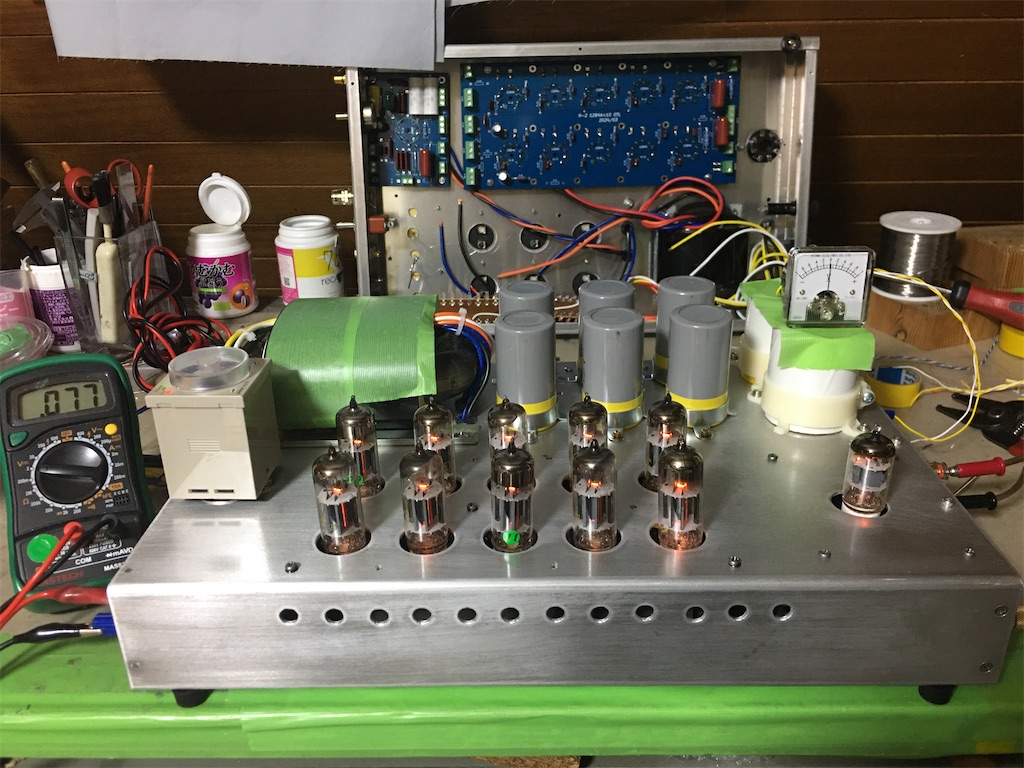

左手テスターは出力部アイドリング電流77mA/5本を指す、調整値は75〜80mVの範囲

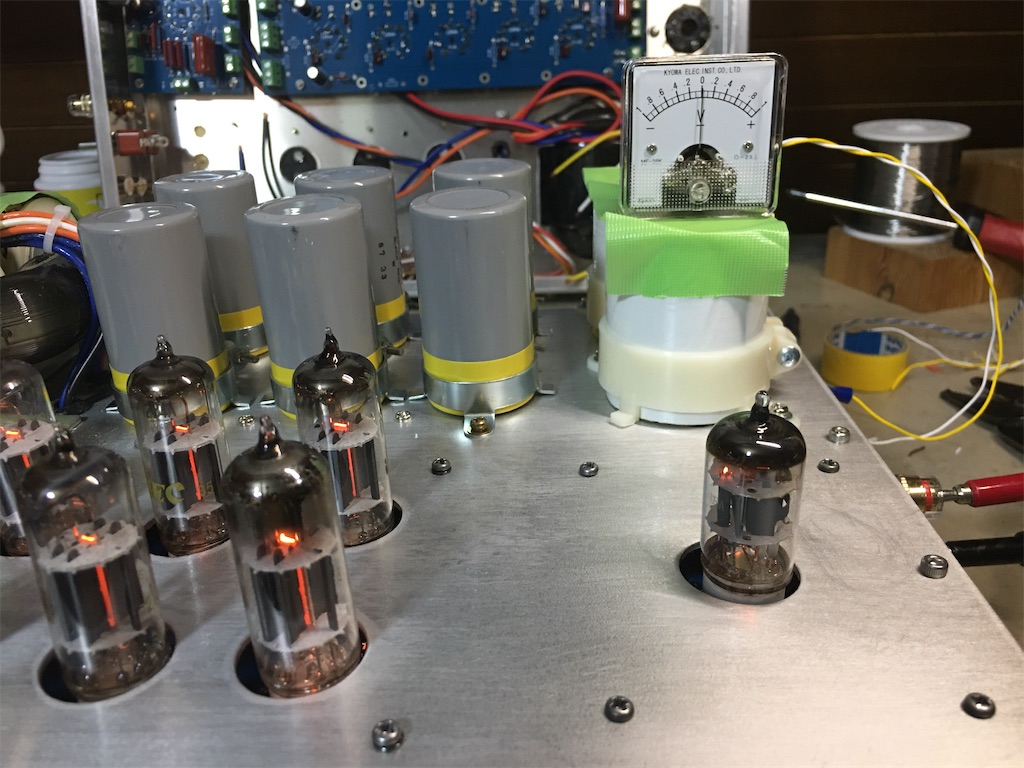

DCバランス監視メーター
概略調整はこれで良さそうです。
